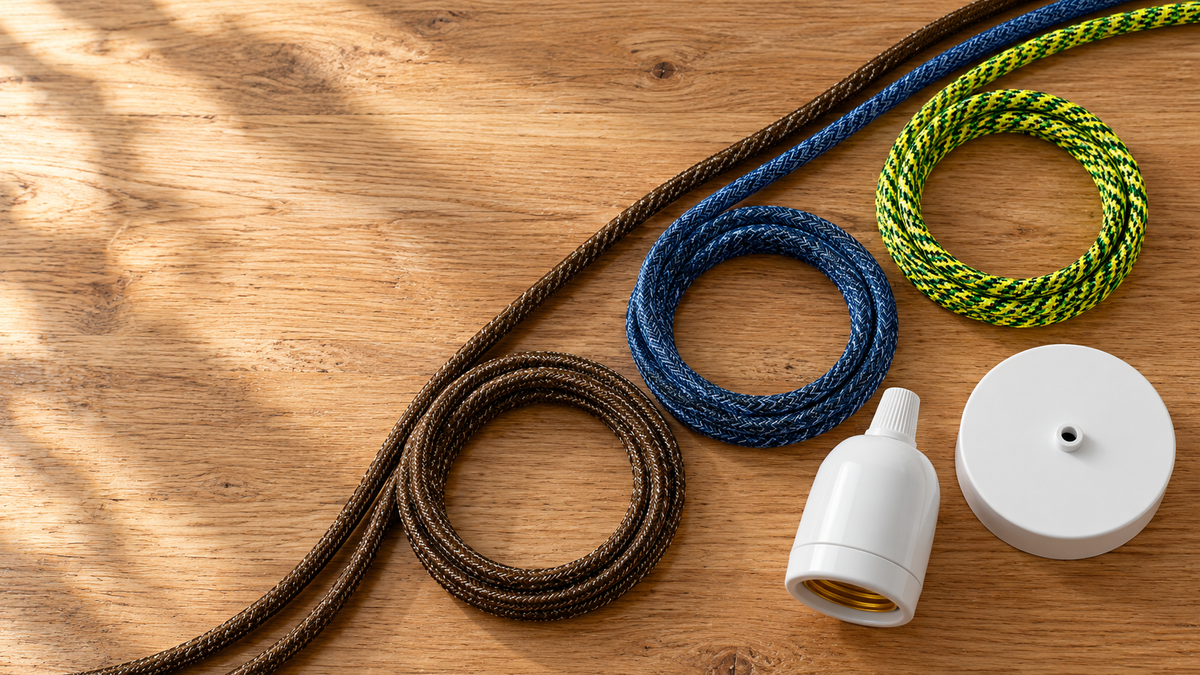

3 Kabel aus der Decke, 2 an der Leuchte: Was gilt?

Die alte Lampe ist abmontiert, aus der Decke ragen drei Drähte, und die neue Leuchte hat nur zwei Anschlüsse. Das ist einer der häufigsten Momente, in denen ein Lampenwechsel ins Stocken gerät. Hier erfahren Sie, was die Drähte bedeuten, warum Ihre Leuchte nur zwei Anschlüsse hat und wann der Anschluss in die Hände einer Fachperson gehört.

Die kurze Antwort

Eine Leuchte mit nur zwei Anschlüssen ist meist schutzisoliert und braucht den grün-gelben Schutzleiter aus der Decke nicht. Er wird nicht an die Leuchte angeschlossen, sondern fachgerecht einzeln isoliert und berührungssicher in der Decke verwahrt, damit eine spätere Leuchte ihn nutzen kann. Ob Ihre Leuchte tatsächlich schutzisoliert ist, zeigt das Typenschild. Wenn Sie unsicher sind, überlassen Sie den Anschluss einer Fachperson, oder Sie bestellen Ihre Leuchte bei uns anschlussfertig.

Was die drei Drähte aus der Decke bedeuten

• Braun, schwarz oder grau: Aussenleiter (L). Er führt die Spannung zur Leuchte.
• Blau: Neutralleiter (N). Er führt den Strom zurück.
• Grün-gelb: Schutzleiter (PE). Er leitet im Fehlerfall den Strom von berührbaren Metallteilen ab.

Das sind die heutigen Normfarben. In alten oder veränderten Installationen ist die Farbe allein kein sicherer Nachweis für die Funktion eines Drahts.

In älteren Schweizer Installationen nach der sogenannten «Nullung Schema III», die noch bis 1985 erstellt wurden, ist der Neutralleiter gelb statt blau. Der Schutzleiter war früher teilweise anders gekennzeichnet, in solchen Anlagen fehlt ein eigener Schutzleiter aber oft ganz. Gelb allein ist also nicht grün-gelb. Ist einer der Drähte aus der Decke gelb, deutet das auf eine alte Installation nach Schema III hin. Welche Funktion der Draht hat, klärt eine Fachperson.

Warum Ihre Leuchte nur zwei Anschlüsse hat

Hat die Leuchte keinen Anschluss für den Schutzleiter, ist sie meist schutzisoliert, also Schutzklasse II. Solche Leuchten sind so gebaut, dass berührbare Teile auch im Fehlerfall keine gefährliche Spannung annehmen. Den Schutzleiter brauchen sie deshalb nicht.

Verlassen Sie sich aber nicht auf die Anzahl Anschlüsse. Massgebend ist das Typenschild oder die Anleitung: Schutzisolierte Leuchten tragen das Symbol mit zwei ineinanderliegenden Quadraten. Fehlt es, oder steht dort 12 V oder 24 V, darf die Leuchte nicht direkt an die Leitung aus der Decke.

Mehr zu den Schutzklassen und dazu, welches Kabel Ihre Leuchte braucht, lesen Sie im Beitrag 2- oder 3-adriges Textilkabel: Welches braucht Ihre Leuchte?

Wann der Anschluss in die Hände einer Fachperson gehört

• Die Leuchte braucht einen Schutzleiter, die Decke hat keinen. Leuchten mit Erdungszeichen (Schutzklasse I) dürfen ohne Schutzleiter nicht angeschlossen werden. Das betrifft häufig, aber nicht nur, Leuchten mit Metallgehäuse.
• Aus der Decke kommen nur zwei Drähte, oft einer davon gelb. Das deutet meist auf eine alte Installation ohne separaten Schutzleiter hin, in der Schweiz oft als «Nullung Schema III» ausgeführt. Das Eidgenössische Starkstrominspektorat ESTI weist immer wieder auf Unfälle in solchen Anlagen hin. Enthält eine Installation noch Teile nach Schema III, gilt für die ganze Installation eine Kontrollperiode von fünf Jahren. Für Laien kommt hier praktisch nur eine schutzisolierte Leuchte infrage, die konkrete Situation beurteilt eine Fachperson.
• Es kommen drei Drähte, aber keiner ist grün-gelb. Das können zwei geschaltete Aussenleiter sein, etwa für einen Doppelschalter, dazu der Neutralleiter. Es kann aber auch eine ältere Installation sein, in der der Schutzleiter anders gekennzeichnet ist oder ganz fehlt. Im Altbau ist die Farbe allein kein verlässlicher Hinweis.
• Die Farben lassen sich nicht eindeutig zuordnen, oder es kommen mehr als drei Drähte aus der Decke.
• Die Sicherung oder der FI-Schutzschalter löst aus, nachdem die Leuchte angeschlossen wurde.

Darf ich das selbst?

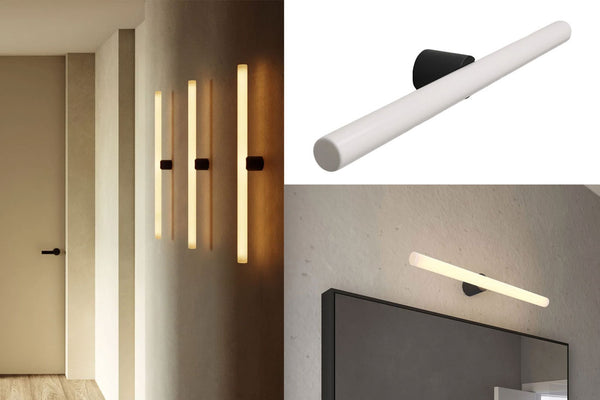

In der Schweiz dürfen Sie Leuchten in Wohnräumen, die Sie selbst bewohnen, ohne Bewilligung montieren, auch als Mieterin oder Mieter. Was die Niederspannungs-Installationsverordnung (NIV) sonst erlaubt, wo die Grenze liegt und womit Sie die Spannungsfreiheit prüfen, lesen Sie im Beitrag Lampe anschliessen in der Schweiz: Was Sie selbst dürfen.

Unsere Empfehlung aus dem Laden

Deckenleuchten haben wir alle schon unzählige gesehen. Wie der Strom aber von der Decke in die Leuchte gelangt, ist vielen ein Rätsel. Merken wir im Gespräch, dass dieses Grundwissen fehlt, empfehlen wir immer, eine Elektrofachperson beizuziehen. Oft überrascht auch, dass an einem einzigen Deckenanschluss mehrere Leuchten hängen können, zum Beispiel drei an einem Baldachin mit drei Löchern. Und viele kennen die Teile einer Pendelleuchte noch nicht beim Namen: Baldachin, Textilkabel, Fassung (meist E27), wahlweise ein Lampenschirm und das Leuchtmittel.

Lieber gleich richtig

Wir liefern Ihre Leuchte auf Wunsch anschlussfertig konfektioniert, mit dem passenden 2-adrigen oder 3-adrigen Textilkabel und einem Baldachin für den sauberen Abschluss an der Decke. In der Region Zürich und Winterthur arbeiten wir mit Partner-Elektroinstallateuren zusammen, die den Anschluss übernehmen.
